热电偶测温为什么偏低？冷端补偿别忽略

本文看点

· 热电偶测800℃炉温，表显却差了一截，问题出在哪？
· 什么是中间温度定律？为什么冷端不能随便放？
· 三种冷端补偿方法，现场怎么选？
· 补偿导线能不能用普通铜线代替？
· 本文阅读预计需要时间：约5分钟

01 现场常见的一句抱怨

做温度校验的同事多半听过这样的话："炉子明明到830℃了，数显表怎么才显示800℃？热电偶刚校过，没问题啊。"

热电偶确实是好的，炉子也确实到了830℃。问题往往出在一个不起眼的地方——热电偶的冷端，也就是补偿导线接到仪表或端子排的那一端，实际有30℃，而仪表以为它是0℃。

这一"以为"，整整差了约30℃。

02 热电偶凭什么要冷端

热电偶的测温原理是两种不同金属两端温度不同时产生热电势。这个热电势是个差值：热端温度T与冷端温度T₀之差决定的。

写出来就是：

E(T, T₀) = E(T, 0) − E(T₀, 0)

也就是说，热电偶输出的毫伏数，永远是"热端对0℃的电势"减"冷端对0℃的电势"。分度表（比如K型分度表）查的是 E(T, 0)，即冷端正好是0℃时对应的温度。

如果冷端不是0℃，比如是30℃，那仪表直接拿毫伏数去查分度表，查出来的就不是热端温度，而是"热端−冷端"那一段。这就是中间温度定律，也是所有冷端补偿的出发点。

03 算笔账：差的那30℃从哪来

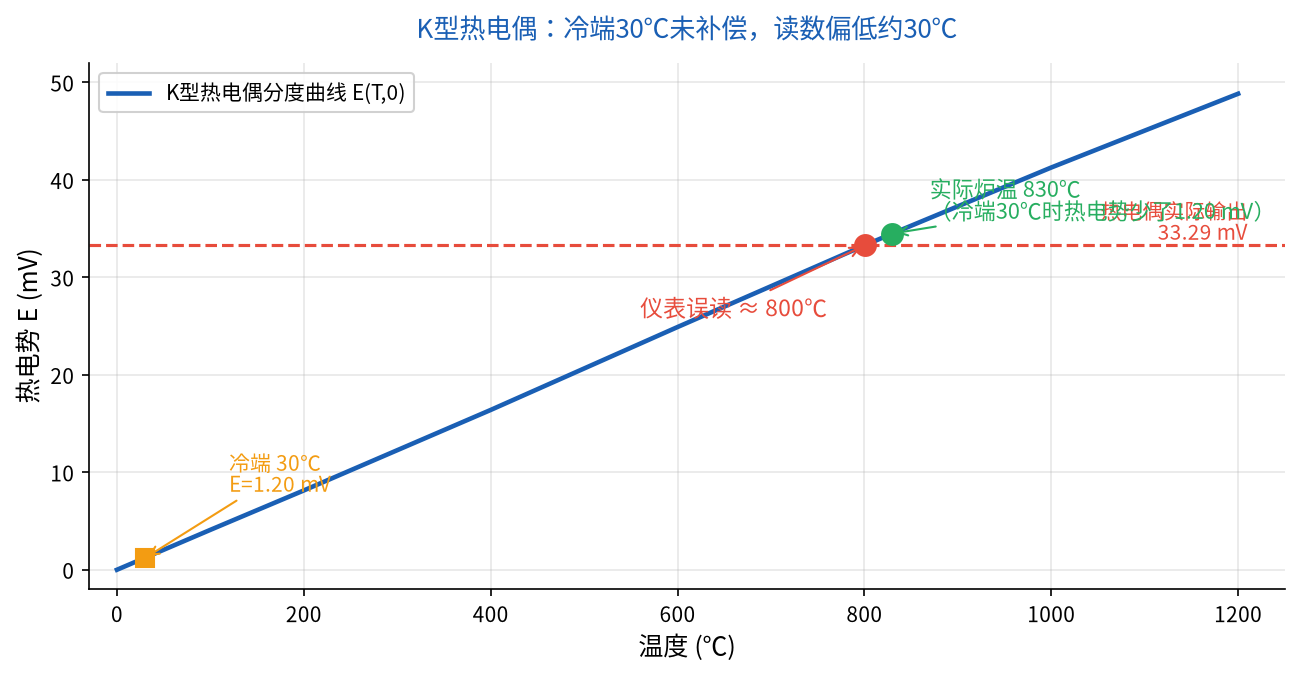

拿一支K型（镍铬-镍硅）热电偶举例，K型分度表几个关键点：

现场实际情况：
- 炉内热端温度 T = 830 ℃
- 控制柜里冷端温度 T₀ = 30 ℃
- 热电偶输出的热电势 = E(830, 0) − E(30, 0) = 34.498 − 1.203 = 33.295 mV

仪表如果完全不知道冷端是30℃，直接拿33.295 mV去查K型分度表，查出来是多少？约800.5℃。

看到了吧——表显800℃，实际830℃，偏低的那30℃，正好就是冷端温度。

这不是巧合。在小范围内，K型热电偶灵敏度大约40 μV/℃，冷端每高1℃，热电势就少40 μV，对应温度读数就低约1℃。冷端30℃，读数就低约30℃。

04 三种补偿方法

搞清楚原理，补偿思路就很直接：要么让冷端真的是0℃，要么告诉仪表冷端是多少℃，让它自己加上去。

补偿导线不是普通电线。K型配KX或KC型补偿导线，S型配SC型，E型配EX型——型号不对，等于在回路里又串了一个未知电势。

05 现场最容易犯的三个错

第一个错：用普通铜线代替补偿导线。
铜线在测温范围内热电势几乎为零，看似"不影响"，实际上是把冷端从温度稳定的控制室又挪回了温度波动的现场端子上。现场夏天40℃、冬天5℃，读数跟着空调一起飘。

第二个错：补偿导线极性接反。
接反后热电势变成 E(T, T₀) = E(T, 0) + E(T₀, 0) 的反向叠加，仪表读数不是偏低，而是直接跳到负值或乱跳。这种故障一眼能看出来，但要拆线重接，现场很折腾。

第三个错：冷端放在温度波动大的地方。
控制柜贴着暖气、端子排被太阳晒、变送器装在炉子上方——这些位置夏天冬天能差十几度，仪表就算有自动补偿，也测不准冷端。规范做法是把冷端端子放在温度稳定、通风良好的地方。

06 怎么验证补偿对不对

现场怀疑冷端没补好，有个简单办法：把热电偶从炉子上拔下来，让热端暴露在室温里。此时热端和冷端都在同一个室温下，理论上热电势应该接近0，仪表显示应该接近室温。

如果仪表显示0℃，说明它默认冷端是0℃、没有自动补偿；如果仪表显示当前室温，说明冷端补偿在工作。这一招不用任何设备，现场就能试。

知识链接

1. 中间温度定律：E(T, T₀) = E(T, Tn) + E(Tn, T₀)，是热电偶冷端处理和补偿导线使用的理论基础。
2. K型热电偶：镍铬-镍硅，测温范围(−20～1300)℃，工业最常用，灵敏度约40 μV/℃。
3. 补偿导线型号：KX、KC、EX、JX、TX、SC等，必须与热电偶分度号一致，正负极性不能接反。
4. JJG 141-2013《工作用热电偶检定规程》：现行有效，规定了热电偶检定的标准器、设备、环境条件和数据处理。
5. 冷端温度补偿误差：补偿用的测温元件本身有误差，一般要求优于±0.5℃，高精度场合要单独评定。

现场小贴士

新安装的测温回路，先别着急投运：查一遍补偿导线型号对不对、极性对不对、冷端子放在哪。投运后用"拔出来看室温"那招验证一下自动补偿是否生效。冬天和夏天各记一次冷端温度，如果仪表读数随季节系统性地飘，多半是冷端补偿没做好，不是热电偶老化。
