双金属温度计检定：数据怎么记、误差怎么算？

本文看点
· 双金属温度计检定点怎么选？为什么必须含上下限？
· "槽实际温度"和检定点名义温度是一回事吗？
· 示值误差、回差怎么算？合格了怎么出证书？
· 本文阅读预计需要时间：约6分钟

01 案例背景：一支送检的双金属温度计

车间一台双金属温度计到了检定周期，送检参数：测量范围 (0～200) ℃，准确度等级 1.5 级，分度值 2.0 ℃，普通（非电接点）型，用于现场管道温度指示。

按 JJG 226—2001《双金属温度计检定规程》（2001-06-05 批准、2001-10-01 施行，代替 JJG 226—1989）表 1，1.5 级双金属温度计最大允许误差 = ±1.5%×量程 = ±1.5%×200 = ±3.0 ℃。

02 检定条件与方法要点

检定条件（依据 JJG 226—2001 第 7.1 条）：
· 标准器：二等标准水银温度计（测量范围覆盖被检区间）；也可用标准铜-铜镍热电偶、二等标准铂电阻温度计等
· 配套设备：恒温槽（室温～95 ℃ 用水槽、95～300 ℃ 用油槽，工作区域最大温差满足规程要求）、冰点槽、读数放大镜
· 环境条件：温度 15～35 ℃，相对湿度 ≤85%

方法要点（第 7.3.3 条）：
· 首次检定检定点应均匀分布在整个测量范围，不得少于 4 个点，必须包括测量上、下限；有 0 ℃ 点的应包括 0 ℃ 点。本例取 0、50、100、150、200 ℃ 共 5 点
· 0 ℃ 点在冰点槽中检定（冰水混合物，示值稳定后读数）
· 其余各点在恒温槽中与标准温度计比较检定，正、反两个行程逐点进行；上、下限值只进行单行程检定
· 读数估计到分度值的 1/10（0.2 ℃），视线垂直于度盘；读数时槽温偏离检定点不超过 ±2 ℃，读数过程中槽温变化不大于 0.1 ℃

03 检定记录

记录表中"槽实际温度 = 标准温度计示值 + 修正值"（二等标准水银温度计的示值须按证书修正值修正）。被检示值为估读值，单位 ℃：

（数据为本案例示例。）

示值误差 = 被检示值 − 槽实际温度，取正、反行程中绝对值较大者；回差 = |正行程示值 − 反行程示值|（上限、下限点不作回差）。

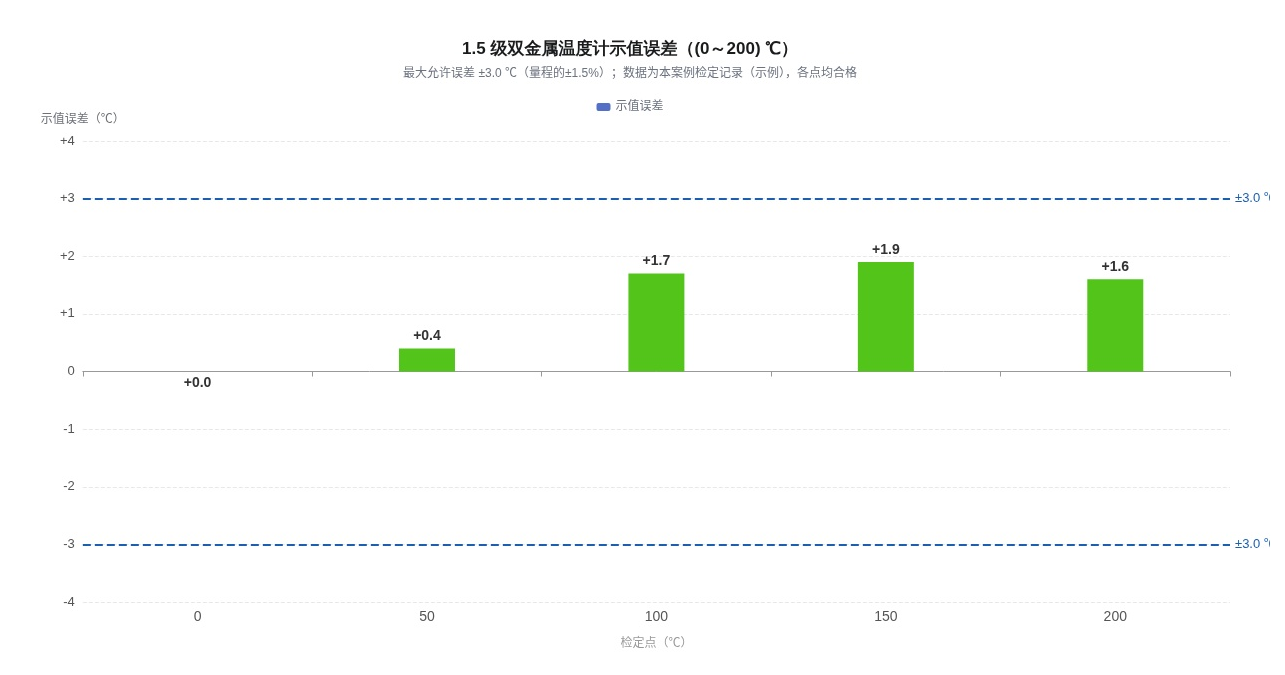

04 数据处理与判定

判定（1.5 级，MPE = ±3.0 ℃）：
· 示值误差：各点最大 +1.9 ℃ ≤ ±3.0 ℃，全部合格
· 回差：各点最大 0.3 ℃ ≤ 最大允许误差绝对值 3.0 ℃，合格
· 外观检查：表盘、指针、标志正常

05 合格了，证书怎么写？

检定合格的温度计发给检定证书。一份规范的检定证书至少应包含：
1. 证书编号、送检单位、被检器具信息（名称、型号、出厂编号、测量范围、准确度等级）
2. 检定依据（JJG 226—2001）、检定日期与有效期
3. 检定环境条件、标准器信息（名称、编号、有效期）
4. 检定数据（各检定点示值误差、回差）与结论（合格）
5. 检定员、核验员签字及机构印章

注意：检定证书给出的是"合格/不合格"结论，与校准证书（给出示值误差和不确定度、不作合格判定）不同。

06 追根溯源：合格记录里藏着什么？

1. 为什么要含上下限？ 双金属温度计在量程两端弹性特性容易变化，上下限单行程检定可以检查极端位置的指示能力；中间点正反行程对比，则能暴露弹性元件的滞后。
2. 回差大说明什么？ 回差主要反映感温元件与传动机构的弹性滞后和间隙。回差偏大常伴随指针卡滞、游丝问题，是现场仪表常见的"软故障"。
3. 槽实际温度 ≠ 名义温度。 恒温槽实际温度往往偏离检定点 1～2 ℃，必须用标准温度计实测并修正，再计算示值误差——直接拿名义温度算误差是不规范的。

07 知识链接

1. JJG 226—2001《双金属温度计检定规程》：适用于测量范围 -80～+500 ℃、圆形度盘双金属温度计的首次检定、后续检定和使用中检验；2001-10-01 施行，代替 JJG 226—1989。
2. 准确度等级与最大允许误差（表 1）：1.0、1.5、2.0、2.5、4.0 级，最大允许误差分别为量程的 ±1.0%、±1.5%、±2.0%、±2.5%、±4.0%。
3. 检定点要求：首次检定不少于 4 个点、后续检定不少于 3 个点，均匀分布、必须包括测量上、下限，有 0 ℃ 点须包含；上、下限单行程检定。
4. 示值误差计算：槽实际温度 = 标准温度计示值 + 修正值；示值误差 = 被检示值 − 槽实际温度；读数估到分度值 1/10。
5. 合格判定与周期：示值误差不超过最大允许误差，回差不大于最大允许误差绝对值（重复性不大于其 1/2，首次检定）；检定周期一般不超过 1 年。

08 练一练

练习1（单选） 一支 1.5 级双金属温度计，测量范围 (0～200) ℃，其最大允许误差为（　）。
A. ±1.5 ℃
B. ±2.0 ℃
C. ±3.0 ℃
D. ±4.0 ℃

练习2（单选） 按 JJG 226—2001，首次检定的双金属温度计检定点数量应不少于（　）。
A. 2 个
B. 3 个
C. 4 个
D. 5 个

练习3（计算） 某检定点名义温度 100 ℃，恒温槽中标准温度计示值 100.3 ℃（修正值 +0.2 ℃），被检双金属温度计正行程示值 101.6 ℃，该点示值误差为多少？

答案与解析：
· 练习1：C。MPE = ±1.5%×量程 = ±1.5%×200 = ±3.0 ℃。
· 练习2：C。首次检定检定点均匀分布在整个测量范围，不得少于 4 个点，必须包括测量上、下限。
· 练习3：槽实际温度 = 100.3 + 0.2 = 100.5 ℃；示值误差 = 101.6 − 100.5 = +1.1 ℃。

09 现场小贴士

双金属温度计便宜、耐用、看得见，现场到处都有，但它的检定常被忽视——尤其是回差，它往往是元件老化、指针卡滞的早期信号。送检时记得带上铭牌信息（等级、量程），方便核对规程表 1 的允差；检定周期一般不超过 1 年。现在很多实验室和现场也采用便携式干体炉配标准铂电阻做温度校准（如康斯特 ConST 系列温度校验仪），升降温快、带自动数据记录，适合双金属温度计这类量大面广仪表的快速核查。但无论用恒温槽还是干体炉，"标准器修正 + 双行程读数 + 1/10 估读"的规矩都一样。
