压力校准的液柱差：差一米，误差差多少？

本文看点
· 标准器和被检表"差一米"，到底差多少压力？
· 液柱差修正的正负号怎么定？
· 现场怎么避免和修正液柱差？
· 本文阅读预计需要时间：约5分钟

01 现场场景：压力表读数为什么总差一点？

用数字压力计给现场压力表做校准时，标准器和被检表常常不在同一高度：校验器放地上，压力表装在高处管线上，中间用导压管连着。读数时你会发现，即使加压稳定后，两边示值也差着一截——如果导压管里充满了液体，这段高度差就会产生一个附加静压，让被检表的示值"凭空"多出一块。这个影响，就是液柱差。

02 液柱差从哪来：Δp = ρ·g·h

液体在导压管中形成液柱，其底部（或顶部）受的附加压力由静力学基本公式给出：

Δp = ρ · g · h

· Δp——液柱差产生的附加压力（Pa）
· ρ——液体密度（kg/m³）
· g——重力加速度，取 9.8 m/s²（精确计算用 9.80665）
· h——标准器与被检表受压点的高度差（m）

常见压力校验介质的密度（20 ℃ 左右）：

正负号约定：被检表受压点高于标准器时，被检表处液柱压力比标准器侧小，示值修正量为 −ρgh；被检表低于标准器时，附加压力为 +ρgh。关键是先搞清"谁高谁低"，方向弄反，修正就帮了倒忙。

03 数值感受：差一米，到底差多少？

以水为介质（ρ ≈ 998 kg/m³）、高度差 1.0 m：

Δp = 998 × 9.8 × 1.0 ≈ 9.8 kPa

这是什么概念？一支 (0～100) kPa、0.5 级的压力表，最大允许误差 = ±0.5 kPa。1 米水柱的液柱差约 9.8 kPa，相当于允差的近 20 倍——足以让本来合格的表被判超差，反之也可能掩盖真超差。

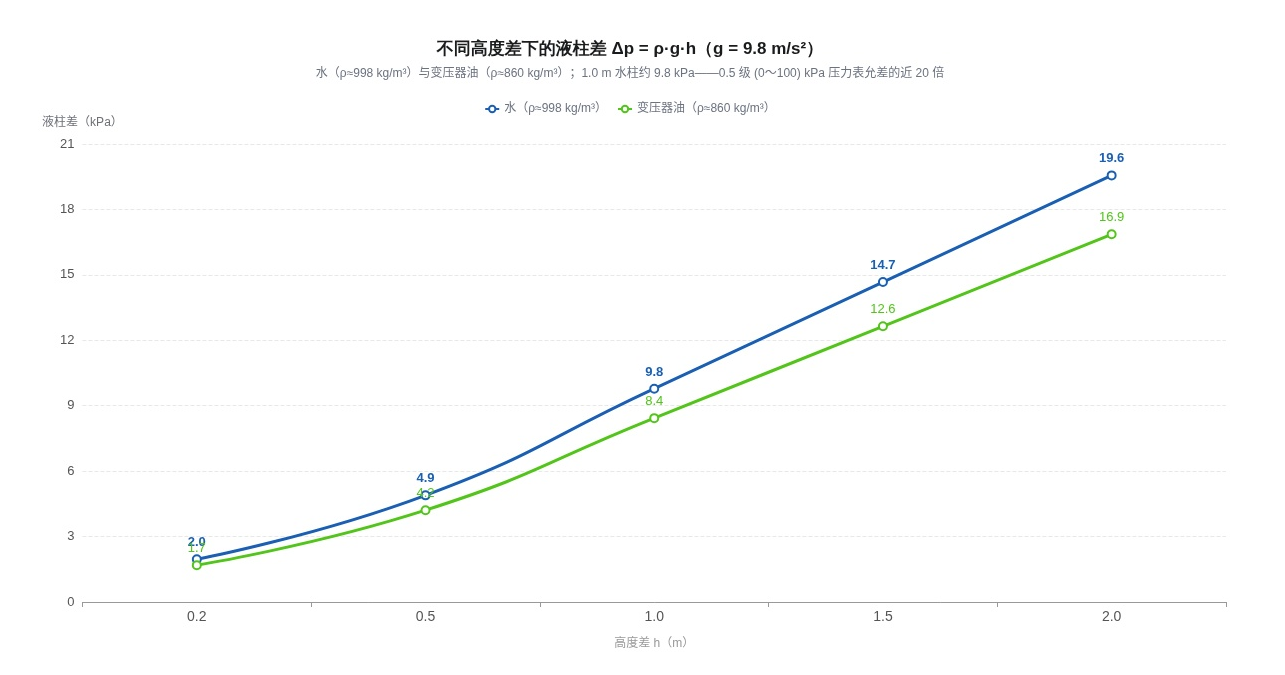

液柱差与高度差成正比：0.5 m 水柱 ≈ 4.9 kPa，2 m ≈ 19.6 kPa。量程越大影响占比越小，但低压测量（几十 kPa 级）时完全不能忽略。

04 现场怎么处理？

能避免就避免：
· 校验器与被检表尽量等高安装，导压管短而直
· 校准前排尽管路中的空气，确认导压管内介质充满、无残留气泡（气柱与液柱的附加压力差异很大）

需要修正时：
1. 量取标准器与被检表受压点的实际高度差 h（米）
2. 查介质密度 ρ（注意温度影响，水的密度随温度变化约 0.03%/℃）
3. 计算 Δp = ρ·g·h，按"谁高谁低"确定正负号
4. 在读数或记录中修正：被检表实际压力 = 标准器压力 ± Δp

现在不少数字压力计和压力校验仪支持输入介质与高度差自动修正，修正计算交给仪表，但"谁高谁低、介质对不对"仍要自己确认。

05 常见误区辨析

1. 忽略介质密度：拿水的密度去算油管路，或忽略温度对密度的影响，修正量本身就错了。
2. 正负号弄反：修正方向错误比不修正危害更大，务必先确定受压点的相对位置。
3. 只修标准器不修被检：液柱差影响的是"两受压点之间的压力关系"，标准器和被检表两侧都要按同一基准处理。
4. 气路残留液体：导压管内有凝液时，液柱差更隐蔽，读数前要先排液。

06 知识链接

1. 液柱差公式：Δp = ρ·g·h，是流体静力学基本关系，也是活塞式压力计、U 形管压力计的原理基础。
2. 规程层面认可：JJG 882—2019《压力变送器检定规程》附录 D 的不确定度评定示例中，明确把"液位高度差引入的不确定度"列为分量之一。
3. 变压器油密度：二等活塞式压力计常用变压器油作工作介质，20 ℃ 时密度约 0.86×10³ kg/m³（860 kg/m³）。
4. 低压测量尤须注意：液柱差是绝对量（与高度差成正比），量程越小、允差越严，相对影响越大；几十 kPa 量程的校准必须修正或等高安装。
5. 重力加速度：一般取 9.8 m/s² 已足够，高精度场合按当地纬度修正（g₀ = 9.80665 m/s² 基准）。

07 练一练

练习1（单选） 用数字压力计校准压力表，导压管内介质为水（ρ ≈ 998 kg/m³），被检表受压点高于标准器 1.0 m（g 取 9.8 m/s²），液柱差约为（　）。
A. 0.98 kPa
B. 4.9 kPa
C. 9.8 kPa
D. 98 kPa

练习2（单选） 关于液柱差修正的正负号，下列说法正确的是（　）。
A. 被检表高于标准器时，修正量为 +ρgh
B. 被检表高于标准器时，修正量为 −ρgh
C. 被检表低于标准器时，修正量为 −ρgh
D. 与相对位置无关

练习3（计算） 某压力校准装置用变压器油作介质（ρ = 860 kg/m³），被检表受压点低于标准器 0.5 m，g = 9.8 m/s²。被检表实际压力应比标准器示值大还是小？差多少？

答案与解析：
· 练习1：C。Δp = 998 × 9.8 × 1.0 ≈ 9.8 kPa。
· 练习2：B。被检表高于标准器时，液柱对被检表侧的压力贡献小，修正量为 −ρgh；低于时则为 +ρgh。
· 练习3：被检表低于标准器，附加压力为 +ρgh = 860 × 9.8 × 0.5 ≈ 4.2 kPa，被检表实际压力比标准器示值大约 4.2 kPa。

08 现场小贴士

给现场压力表、压力变送器做校准时，把"高度差"当成一个必查项：装表先看受压点是否等高，不等高就量 h、查 ρ、定符号。现在不少压力校验仪（如康斯特 ConST 系列）支持输入介质密度和高度差自动完成液柱修正，数据记录里也带修正值，出报告更省心。但设备再智能，"谁高谁低、介质密度对不对"这两件事，始终要自己确认。
